阻燃纤维的"金字塔"竞争格局：解析8大材料技术路线与商业化进程

◇ 阻燃纤维的重要性

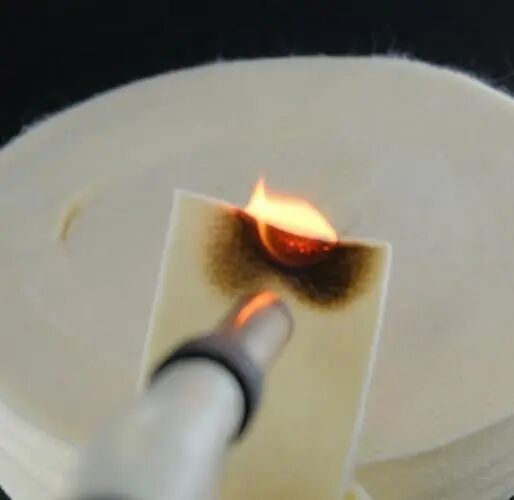

阻燃纤维，作为阻燃行业的重要支柱，涵盖了天然与化学两大类别。除了广为人知的阻燃纤维素纤维，还有诸多高性能纤维在阻燃领域大放异彩。

◇ 芳纶1313及其特性

芳纶1313具备极高的耐热和稳定性，以其出色的难燃性、热稳定性及尺寸稳定性，成为阻燃行业的明星产品。其极限氧指数高达28%以上，可在220℃下长期使用而不老化，即使在300℃的短暂暴露下也保持稳定，不收缩、脆化、软化或融熔。

◇ 聚酰亚胺纤维的表现

聚酰亚胺纤维氧指数高，其极限氧指数在35%~75%之间，发烟率低，属于自熄性材料。此外，其高热分解温度使得聚酰亚胺纤维在500℃左右才开始分解。

◇ 玄武岩纤维的应用

玄武岩纤维具有不燃性和耐温性，作为无机纤维的代表，同样在阻燃领域占据一席之地。其不燃性、耐温性、绝热性以及高强度等特点，使得玄武岩纤维在汽车、建筑和体育等多个领域得到广泛应用。我国目前正致力于纯天然、高性能、低成本的玄武岩纤维的规模生产。

◇ 聚苯硫醚纤维的发展

聚苯硫醚纤维也表现出色，其耐高温且尺寸稳定，极限氧指数可达34%~35%，熔点高达285℃，尺寸稳定。我国已成功开发出具有优异耐高温、耐腐蚀性能的纳米复合聚苯硫醚短纤维，解决了纯聚苯硫醚纤维在高温、高腐蚀工况下的氧化问题。

◇ 芳砜纶纤维的优势

芳砜纶纤维在高温下的物性优于芳纶，其独特的物理化学性质使得它在阻燃领域也大有可为。这些高性能纤维的广泛应用，无疑将为阻燃行业带来新的突破与发展。芳砜纶纤维，作为我国自主研发的耐高温纤维，虽在强力方面稍逊于芳纶，但在抗燃和抗热氧老化方面却表现出显著优势。其极限氧指数约为33%，且在300℃热空气中加热100小时后，强力损失控制在5%以内。这一纤维在防护制品、电绝缘材料、蜂窝结构材料等多个领域均有广泛应用。

◇ 聚四氟乙烯纤维的特性

聚四氟乙烯纤维，作为耐高温阻燃纤维的先驱，以高氧指数和耐高温著称，以其高达95%的极限氧指数，可在250℃下长时间使用。我国聚四氟乙烯纤维的发展目标聚焦于耐腐蚀聚四氟乙烯纤维长丝和短纤的生产，旨在填补国内生产空白，同时满足滤除PM2.5等环保需求。

◇ 涤纶的阻燃改性

通过共聚改性法提高涤纶的阻燃性，涤纶，作为全球聚酯工业丝生产量的佼佼者，我国年产能力约130万吨，占全球60%左右。然而，涤纶的易燃特性限制了其应用范围，因此阻燃改性成为必要。目前，我国主要采用共聚改性法，通过原位聚合成功合成主链含磷的阻燃涤纶，其阻燃指标已达到国家标准B2级，且耐洗次数可达30次以上。

◇ 尼龙纤维的阻燃进展

尼龙纤维，在未经阻燃改性前属于易燃材料，燃烧时会产生滴落。因此，阻燃尼龙的研发显得尤为重要。目前市面上主要有增强阻燃尼龙和无卤阻燃尼龙两种类型，而聚酰胺类阻燃纤维如阻燃PA66和阻燃PA6则更为常见。值得注意的是，由于高纯度戊二胺的成本较高，尼龙56纤维目前尚未实现工业化生产。不过，随着生物基尼龙56纤维项目的推进，其工业化生产已指日可待。
